- / 安裝于13樓的SEM順利通過驗收-AVI 主動式防震臺為電鏡保駕護航
2015年3月23日，我司工程師在南京大學科技樓13樓實驗室進行了AVI主動式減震臺與日立SU8010 場發射電鏡的聯機安裝，經過工程師的精心的安裝與調試，開啟主動式減震之后的掃描電鏡，在拍圖的效果上呈幾何倍數的提高，且分辨率達到1個納米的數量級，得到了實驗室老師的一致贊同并給予主動式減震臺當場驗收的待遇，此次安裝圓滿結束。

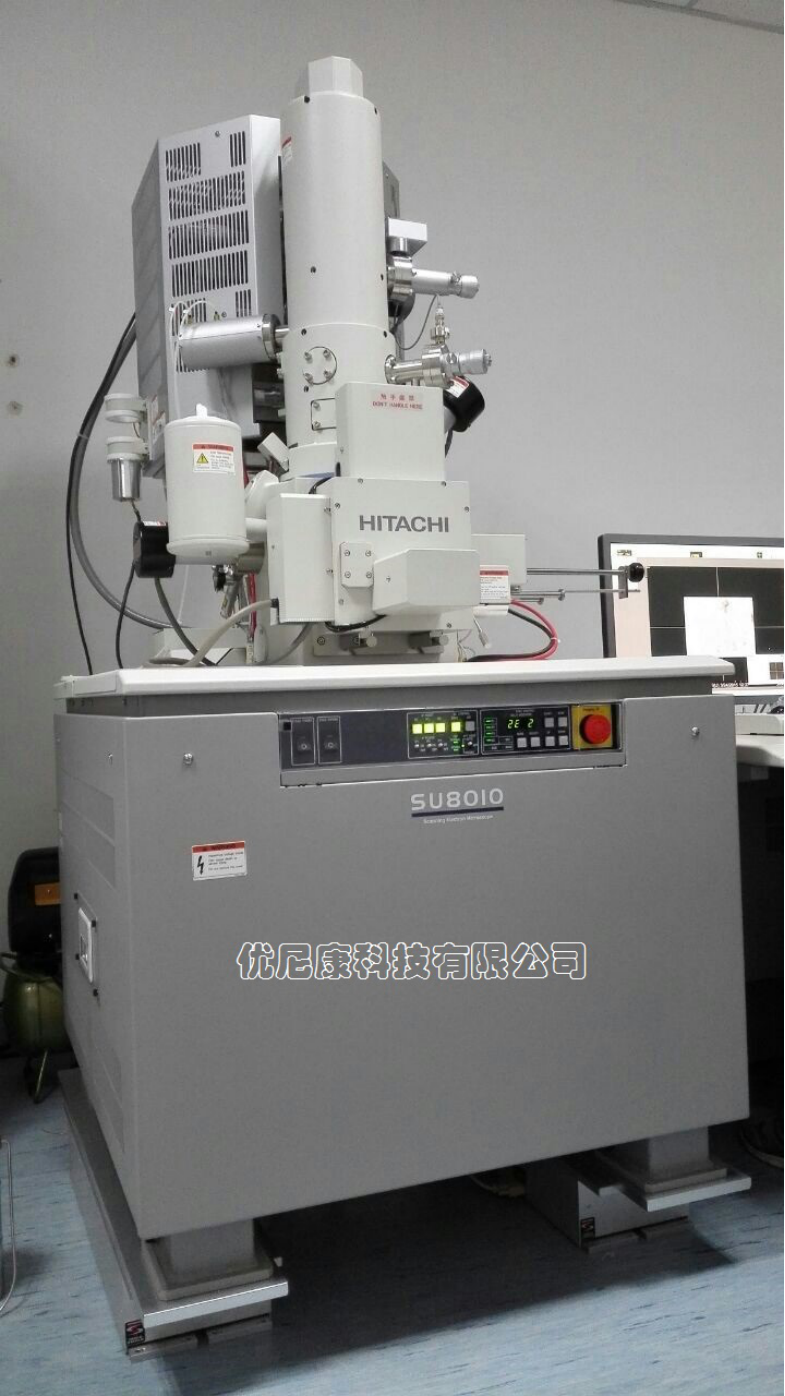

安裝完成后的整體效果圖：
如圖所示，AVI防震臺安裝于日立SU8010 SEM底部，整體性一致
開啟和關閉防震臺的電鏡照片比較
為驗證防震效果，開啟和關閉防震臺，進行觀察照相，獲得的電鏡照片如下：

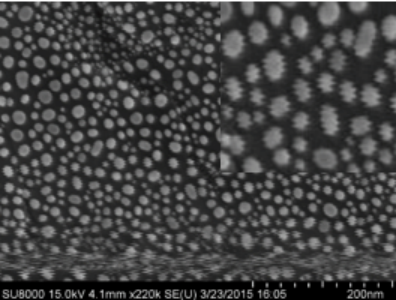

關閉防震臺拍照效果

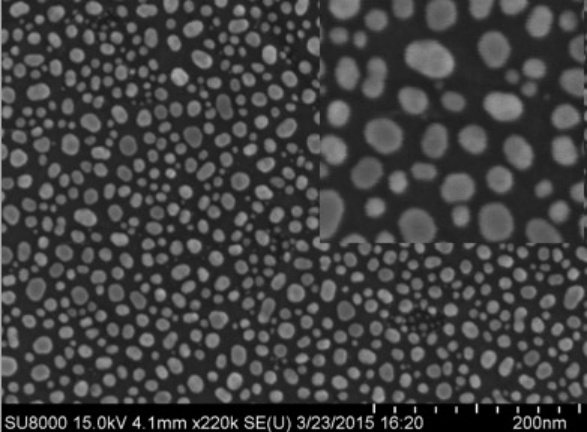

開啟防震臺拍照效果
從上述照片可以看出，防震臺處于關閉狀態電鏡拍攝的照片基本無法使用，而使用防震臺后，電鏡得到的照片的震動條紋大為減輕、清晰度明顯變好，拍攝1個納米的樣品細節清晰度效果好。
防震臺的使用概況：
普通掃描電子顯微鏡（SEM）當安置到樓房高層（2層以上），或置于有強震動的場地時（例如附近地下有地鐵，），高倍率3萬倍以上觀察、照相就無法進行。而使用震動隔離系統-防振臺。場發射電鏡（FEM）要在幾十萬倍觀察和照相，對震動要求更高。即便安裝在一樓，也都不能滿足要求。一般都要求安裝防振臺。

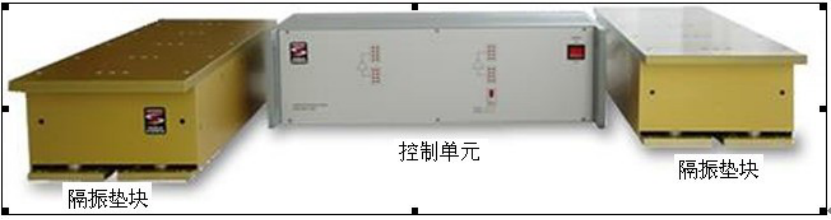

優尼康科技有限公司代理瑞士Table Stable多款主動式防震臺。其AVI產品為2個或以上的分離單元隔振墊塊，安裝非常方便。
